CSs利用手順

 CS

PC(パソコン)の環境準備
PCのセットアップ
インストールの注意
インストール
起動
画像取り込み枚数の設定
画像取り込みサイズの設定
【CSs利用ができる環境、設定】

インターネットの環境
無線LAN、ADSL(非対称デジタル加入線)、CATV(ケーブルテレビ)、FTTH(光ケーブル) など
コンピュータの環境(CSsが利用できる環境、設定)
O S Windows 2000 Service Pack 2以上、 Windows XP
C P U Intel PentiumV 933MHz相当以上(推奨1.2GHz以上)
メ モ リ 256MB 以上を推奨
LAN/ネットワーク TCP/IP (使用するTCPポート:17000)
ビデオ入力 Video for Windows対応のもの
※制御カメラ(Logicool社 QCam Orbit)を接続している場合、カメラの遠隔制御ができます。
カメラの制御を行う場合は、PCにQCam Orbit付属CDのソフトウェアをインストールしてください。
戻る

【PC(パソコン)のセットアップ】
<インストールの注意>
パソテル2(IPH)のインストール・製品利用登録がされていないPCでは、動作しません。
・パソテル2(IPH)を終了した状態では、着信できません。パソテル2をタスクトレイに起動した状
 態にしてください。


<インストール>
1.デスクトップにダウンロードしたファイル(CSs.exe)をダブルクリックします。
指示に従ってインストールします。

2.完了ボタンをクリックしてセットアップを完了します。
※セットアップ完了後、PC再起動のメッセージが表示された時は必ずPCを再起動してください。
戻る
<起動>
1.デスクトップのCSsのショートカットアイコンをダブルクリックします。

2.CSsのアイコンがタスクトレイに格納されると起動完了です。
CSpから接続可能になります。
WindowsXPの場合、ファイアウォールの設定が必要です。

【注意】※パソテル2(IPH)をタスクトレイに起動した状態で、CSsを起動してください。
※USBカメラが1台接続されている場合、CSsはパソテル2(IPH)との同時使用が出来ません。
※USBカメラが2台接続されている場合は、パソテル2(IPH)が使用していないほうのUSBカメラを選択してください。

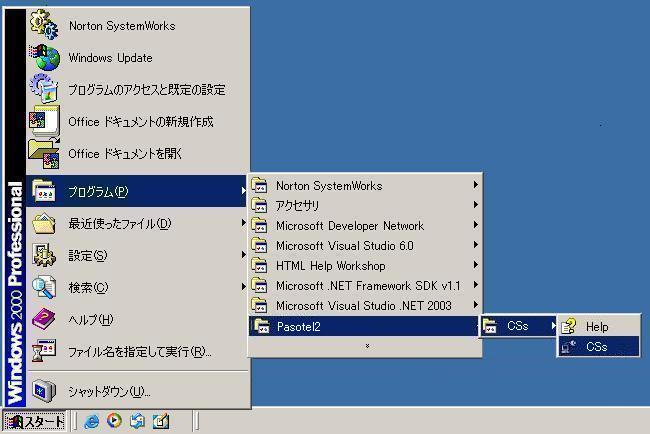

※「スタートメニュー」−「プログラム」-「Pasotel2」にある「CSs」の「CSs」からも起動することが出来ます。

戻る

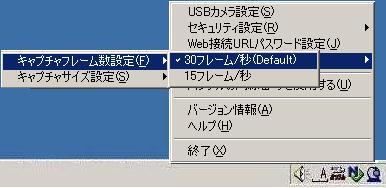

<画像取り込み枚数の設定>
画像送信PCの負荷が高い場合には、キャプチャーフレーム数を「15フレーム/秒」に設定することで、PCの負荷を抑えることが出来ます。

1.CSsのタスクトレイアイコンを右クリックし、ポップアップメニューを表示します。
2.「キャプチャフレーム数設定(F)」からフレーム数を選択します。

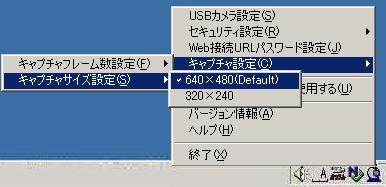

<画像取り込みサイズの設定>
PCの負荷が高い場合には、キャプチャサイズを「320×240」に設定することで、PCの負荷を抑えることが出来ます。

1.CSsのタスクトレイアイコンを右クリックし、ポップアップメニューを表示します。
2.「キャプチャ設定」の「キャプチャサイズ設定(S)」から設定したいキャプチャサイズをクリックします。




<終了する>
1.CSsのタスクトレイアイコンを右クリックします。
2.メニューから、「終了(X)」を選択します。 タスクトレイアイコンが消えたら、終了です。



<CSsの内線番号を使用する>
※パソテル(IPH)の内線番号を使用して、CSpから接続するためには、ルーターの設定が必要です。
※パソテル(IPH)の設定で、「内線番号を使用する」にチェックを付けてください。
パソテル(IPH)がインストールされているPC側のルータ(Router)に、PCから
(TCP PORT番号17000)+(パソテル内線番号)= パソテル(CS) TCP PORT番号
を登録してください。
詳しくは、ルータの設定する を参照してください。



< パソコンの設定>
1. OSがWindows98SE、ME、2000(pro)の場合
1-1 セキュリティソフトウェアをインストールしてない場合は設定はありません。
1-2 セキュリティソフトウェアをインストールしている場合は、CSsが使用できるセキュリティの設定をしてください。
2. OSがWindowsXPの場合
<Service Pack 2を適用している場合>
「Windowsセキュリティの重要な警告」が表示された場合は、「ブロックを解除する」を選択してください。


<サービスパック2がインストールされていない場合のPCのWindowsXPファイアウォール追加設定>

1.[スタート]から[マイコンピュータ]をクリックします。



2.マイコンピュータの画面が開いたら「マイネットワーク」のアイコンを右クリックして、プロパティを選択します。



3.ネットワーク接続のウィンドウが開きます。



4.ローカルエリア接続(使用している接続)のアイコンを右クリックして、プロパティを選択してください。



5.プロパティのウィンドウが開いたら、詳細設定のタブをクリックしてください。



6.ファイアウォールのチェックをはずせば、CSsは使用可能になりますが、ファイアウォールの機能も無効になります。
   ファイアウォールの機能を有効にして、CSsを使用するためには、設定ボタンをクリックしてください。

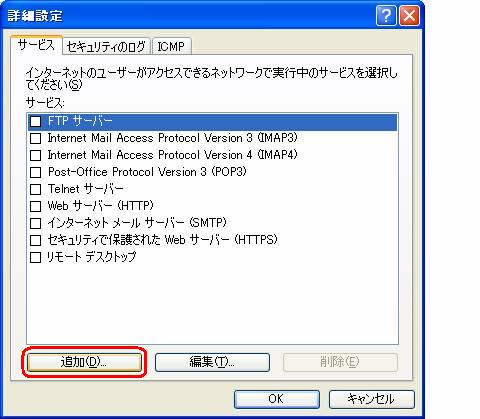

7.詳細設定のウィンドウが開いたら、追加ボタンをクリックしてください。

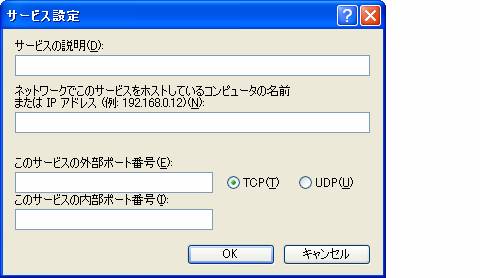

8.サービス設定のウィンドウが開きます。

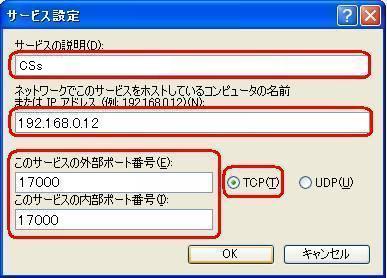

9.各項目を下図のように、入力してください。
   ※IPアドレスは適当な値でかまいません。
   ※TCPを選択してください。
   ※内線番号をお使いの方は「このサービスの外部ポート番号」と「このサービスの内部ポート番号」に17000と
     内線番号の合計の値を入力してください。

   例)内線番号が10の場合は17010です。


戻る
