【重要】CSp-CE をご使用になる前の注意
PDAは、ハードウェアリセットやバッテリーが完全に消耗すると、PDAが初期状態に戻り、 インストールしているソフトウェアや、情報(接続番号・TV電話番号など)が消えます。
(バッテリーの充電警告から、約3日間充電を行わない場合はPDAの記憶したデータはすべて消えます。)
●登録した情報やソフトウェアを消さないための対策
・バッテリーの完全消耗を防いでください。
   (詳しくは、ご使用のPDAの説明書をご覧ください。)
・PDA付属CDのバックアップソフトを使用し、PDAのバックアップを行ってください。




【CSp-CE利用ができる環境、設定】

インターネットの環境
無線LAN、ADSL(非対称デジタル加入線)、CATV(ケーブルテレビ)、FTTH(光ケーブル) など
PDAの環境(CSp-CEが利用できる環境、設定)
機 種 PocketPC2003/SE(QVGA画面) (ARM系) 搭載機種
C P U 500MHz以上を推奨
ユーザーエリア 約500KByte使用
メ モ リ 約3M以上の空き容量を必要
LAN/ネットワーク ご使用になるPDAに対応したネットワークカード
戻る


【PDAのセットアップ】
<インストール>
【注意】CSp-CEの最新版をインストールする前に、前バージョンのCSp-CEは削除してください。
(1)PC経由でインストールする方法(ZIP版)
@ PCにCSp-CEのホームページからCSp-CE (ZIP版)を ダウンロードします。
A ダウンロードしたZIPファイルをPCの適当なフォルダへ展開します。
B PCとPDAをActiveSyncを使用して接続します。
C Aで展開したフォルダ内のSetup.exeを実行します。


D 「はい」を選択するとCSp-CEのインストールを開始します。


E インストールが完了すると、スタートメニューまたはプログラムフォルダの中にCSp-CEのアイコンが追加されます。


(2)PDAに直接インストールする方法(CAB版)
@ PDAへCSp-CEのPDA専用ホームページからCSp-CE (CAB版)を ダウンロードします。
A PDAからダウンロードを開始すると、以下のダイアログが表示されます。


"ダウンロード後にファイルを開く"にチェックを入れてください。
ダウンロード完了後、自動でインストールが実行されます。
(インストール後は、ダウンロードしたcabファイルは消去されます。)

B インストールが完了すると、スタートメニューまたはプログラムフォルダの中にCSp-CEのアイコンが追加されます。

戻る


【操作】
< 起動する>

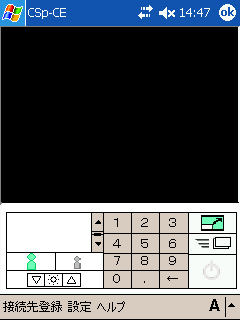

1.メニューのCSp-CEのショートカットアイコンをタップします。


2.CSp-CEのダイアログが表示されます。



戻る

< 終了する>
ダイアログ右上の「OK」ボタンをタップします。
ダイアログが消え、CSp-CEが終了します。

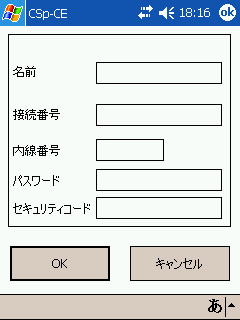

< 接続先PC(接続番号・TV電話番号)の登録>
1.ツールバーの「接続先登録」→「接続先登録」を選択します。


2.「新規作成」ボタンをタップします。


3.「名前」、「接続番号」、「内線番号」、「パスワード」、「セキュリティコード」を入力します。
   (参照:「4-2 接続先の登録・編集ダイアログ」)


名前 電話帳に表示する名前を設定します。
接続番号     接続先の接続番号・TV電話番号を設定します。
内線番号 接続先の内線番号を設定します。
パスワード
(任意)
接続先にパスワードが設定されている場合、接続先の接続パスワードを設定します。
セキュリティコード   (任意) 接続先にセキュリティコードが設定されている場合、接続先のセキュリティコードを設定します。

4. 「OK」ボタンをタップします。


戻る

< 接続方法>
※接続先リストを使用しない場合
1.テンキーボタンで接続先PC(接続番号・TV電話番号)を入力します。
   内線番号がある場合は、接続番号・TV電話番号に続けて入力します。
   ※「接続先リスト」に登録されている番号を入力した場合は、登録されている番号の設定が反
      映されます。


2.「接続」ボタンをタップします。

戻る


※接続先PC(接続番号・TV電話番号)が接続先リストに登録されている場合
1. 「アドレスバー」に登録されている接続先PC(接続番号・TV電話番号)を選択します。
2. 「接続」ボタンをタップします。

戻る

CSp/CSp-CE 接続テスト用 接続先番号
(接続先日本) 接続番号  [999139.228]

<カメラの遠隔制御>
映像送信PCに制御カメラ(Logicol社 QCam Orbit)が接続されている場合、CSp-CEからカメラの遠隔制御ができます。
1. 制御カメラを接続した映像送信PC(CSs)に接続すると、テンキー部分が制御コントローラーに
   変わります。
2. 制御ボタンをタップしてカメラ制御を行います。

ズーム

「+」ボタンを押すと、ズームインします。
「−」ボタンを押すと、ズームアウトします。
「虫眼鏡」ボタンを押すと、ズームをリセットします。


コントロール
十字キーで上下左右に移動します。
「ホーム」ボタンを押すと、中央に移動します。

<切断する>
1. 「切断」ボタンをタップします。


<通信中の操作>
通信速度設定

*「自動」を選択すると、画像の動きや回線の状態、PC・サーバーの負荷の影響に応じて、表示速度を変化させます。
*「1フレーム/秒」を選択すると、受信画像を1秒間に1フレーム表示します。
*「5フレーム/秒」を選択すると、受信画像を1秒間に5フレーム表示します。
*「10フレーム/秒」を選択すると、受信画像を1秒間に10フレーム表示します。
※表示速度は、画像の動きや回線の状態、PDAの性能、PC・サーバーの負荷の影響を受けますので、設定された表示速度を維持できない場合があります。
画像サイズ切り替え

* 標準・小 ボタンを選択し、さらに高・中・低画質の3段階から選択します。
* 高画質を選択すると低画質より表示枚数が減りますが画質は良くなります。
* 低画質を選択すると高画質より表示枚数が増えますが画質は悪くなります。

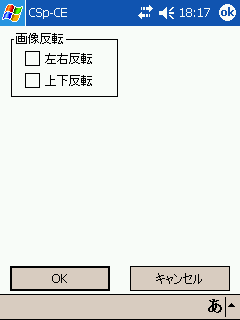

画像を上下・左右反転させる
表示画像を、上下反転または、左右反転させます。

1.ツールバーの「設定」→「表示設定」を選択します。


2.「画像反転」の項目から、「上下反転」、「左右反転」にチェックを入れます。
「OK」ボタンをタップすると有効になります。

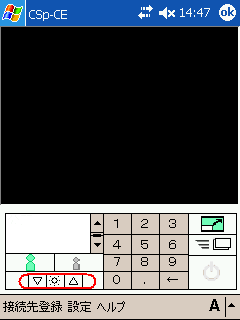

受信画像の明るさを設定する
受信画像の明るさを調整します。

△ボタンを押すと、画像が明るくなります。
▽ボタンを押すと、画像が暗くなります。
真中のボタンを押すと、基準の明るさに設定されます。
