詳細説明書

IPH-CE

PDAの環境準備		操作

PDAのセットアップ		ＴＶ電話の掛け方

インストール		ＴＶ電話の受け方

起動		自分の接続番号・TV電話番号の確認

製品利用登録		通話中の操作

接続先PC/PDA(接続番号・TV電話番号)の登録方法

【IPH-CEが利用できる環境、設定】

重要（IPH-CEをインストールする時の注意）
HP製のカメラ内蔵PDA(例：rx3715)には、IPH-CEをインストールしないでください。
インストールすると、元々PDAに内蔵されているカメラのアプリケーションソフトが使用できなくなります。
重要（IPH-CEをご使用になる前の注意）
PDAは、ハードウェアリセットを実行したとき、
バッテリーが完全に消耗すると、PDAが初期状態に戻され、
インストールしたすべてのソフトや､情報（接続番号・TV電話番号）が消えてしまいます。
（バッテリーの充電警告から、約3日間充電を行わない場合はPDAの
記憶したデータはすべて消えてしまいます。）
重要（登録した情報やソフトが消えない対策）
●バッテリーの完全消耗を防いでください。
(詳しくは、ご使用のPDAの説明書をご覧ください。）
●付属CDのバックアップソフトを使用し、PDAのバックアップを行ってください。
（パソコンや、SDカードなどの外部メモリに、PDAのデータを保存します。）
●登録した接続番号・TV電話番号とメールアドレスを忘れないようにメモして、万一PDAの情報が
　消えた時でも、接続番号とメールアドレスがわかるようにしてください。

■インターネットの環境

無線LAN、ADSL（非対称デジタル加入線）、CATV（ケーブルテレビ）、FTTH（光ケーブル）など

■コンピュータの環境（IPH-CEが利用できる環境、設定）

機　種	PocketPC2003/SE(QVGA画面） (ARM系) 搭載機種
C P U	500MHz以上を推奨
ユーザーエリア	約500KBｙte使用
メモリ	約3M以上の空き容量を必要
ＬＡＮ/ネットワーク	ご使用になるPDAに対応したネットワークカード　（使用するTCPポート：17276～）
■チェック項目！上記内容をご覧の上、下記の条件をご確認ください

□ 無線LAN、ADSL、CATV、FTTHなどのブロードバンドに接続されていますか？
□ ご使用のPDAは、PocketPC2003/SE(QVGA画面) (ARM系) 搭載機種ですか？
□ ご使用のSDIOカメラは、以下のいずれかに当てはまりますか？
　　　・HP製：photosmart mobile camera
　　　・Veo製：Veo photo Traveler130S
　　　*SDIOカメラがなくても、音声だけのIP電話は可能です。
　　　*上記のSDIOカメラに対応していないPDAでは、映像は双方向通信はできません。
　　　詳細は、カメラのメーカーにお問い合わせください。

＜ネットワーク＞
　　・無線LAN，ADSL，VDSL，XDSL，FTTH回線、CATV等のブロードバンドネットワーク
　　・TCP/IPプロトコルを使用した接続方法
　　※ネットワークにファイアウォールや、プロキシサーバーが設定している場合はIPH-CEは利用できません。
　　【詳しくはネットワーク管理者、インターネットサービスプロバイダーにお問い合わせください】

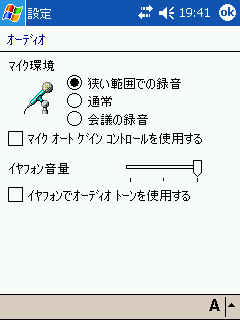

＜HP iPAQ PocketPCシリーズのオーディオ設定＞
この製品は、スピーカーとマイクの距離が近い為、ハウリングが発生します。
以下の手順で、オーディオの設定を行ってください。

１．「スタート」から「設定」を選択します。
２．「システム」から「オーディオ」を選択します。
３．マイク環境を「狭い範囲での録音」に設定します。
４．「マイクオートゲインコントロールを使用する」のチェックを外します。
５．イヤフォン音量を最大にします。
６．「イヤフォンでオーディオトーンを使用する」のチェックを外します。

戻る

【セットアップ】
＜インストール＞
　　１．「IPH-CEダウンロードサイト」からIPH-CEをダウンロードします。
　　２．「IPH-CEインストールの方法」の手順でインストールを行います。

＜起動＞
プログラムメニューまたは、プログラムフォルダの中のIPH-CEのアイコンをタップします。

戻る

＜製品利用登録＞
　　【登録はインターネットに接続している状態で、行なってください】
　　１．件名：「登録番号希望」と記し、p2regj@kin.co.jpへメールを送ってください。
　　　　（折り返し、メールで製品利用番号と接続番号・TV電話番号が発行されます。）
　　２．IPH-CEを起動します。
　　３．ツールバーから「登録」⇒「製品利用登録」を選択します。

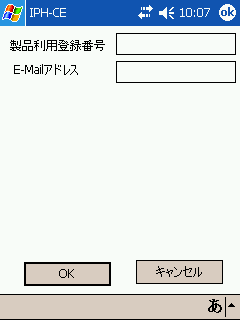

　　４．製品利用登録ダイアログが表示されます。
　　

　　５．取得した製品利用番号とE-Mailアドレスを記入して、OKボタンをタップします。
　　６．登録完了が表示されます。
　　　　製品利用登録完了でパソテル２が利用できます。
【注意】
　　・プロキシサーバを使用しているPDAからは、登録/登録削除が出来ません。
　　・製品利用登録が完了している場合は、製品利用登録メニューは表示されません。
　　・製品利用登録完了のメッセージが出ない時は、インターネットの接続確認を行ない、再度製品利用登録を行ってください。
　　・使用中の接続番号・TV電話番号を他のPDAに移す場合は、「登録削除ツール」を使って、製品利用登録情報を削除してください。
　　・PDAでは、ハードウェアリセットが起こる可能性があります。
　　ハードウェアリセットが起こると登録情報などすべてのデータが消えてしまいます｡
　　登録情報が消えると、IPH-CEが使用できなくなります。
　　登録が完了したあとに、ActiveSync経由で、PDAのバックアップをとるようにしてください。
　　 PC側の「Microsoft ActiveSync」を起動し、「ツール」⇒「バックアップ/復元」を選択し、
　　バックアップをおこなってください。

＜接続先PC/PDA(接続番号・TV電話番号)の登録方法＞
　　１．ツールバーから「登録」⇒「電話帳」を選択します。

　　

　　２．新規ボタンを選択します。
　　３．接続先PC/PDA(接続番号・TV電話番号)の名前、電話番号を記入します。
　　４．接続先PC/PDA(接続番号・TV電話番号)が内線番号を使用している場合は、その内線番号を記入します。
　　【注意】
　　　設定ダイアログ内の「内線番号を使用する」とは、自分が内線番号で着信できることを意味します。
　　　「内線番号を使用する」にチェックが無くても、内線相手に電話は掛けられます。
　　５．接続先PC/PDA(接続番号・TV電話番号)がパスワードを設定している場合は、そのパスワードを記入します
　　※ 接続番号・TV電話番号/内線番号/パスワードは半角数字で入力してください。

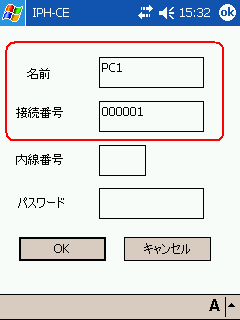

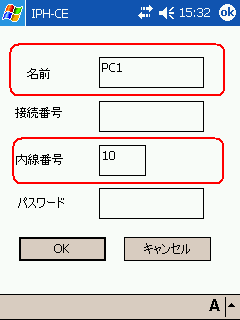

【接続先PC/PDAに内線番号がある登録方法】	【接続先PC/PDAに内線番号がない登録方法】

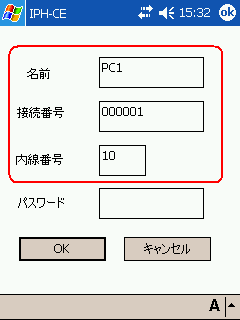

【内線番号同士の登録方法】

戻る

【操作】
＜電話のかけ方＞

※接続先PC/PDA(接続番号）が電話帳に登録されている場合
　　１．TV電話/電話切替ボタンで通話モードを選択します。
　　　　（通話中にTV電話/電話の切替はできません）
　　

　　

　　２．アドレスバーから接続先を選択します。
　　

　　３．接続ボタンをタップし、相手を呼び出します。（ステータスが黄色に変化）
　　

　　
　　４．接続先PC/PDA(接続番号・TV電話番号)が着信すると、通話が始まります。（ステータスが青色に変化）
　　

戻る

　　
※電話帳を使用しない場合
　　１．TV電話/電話切替ボタンで通話モードを選択します。
　　　　（通話中にTV電話/電話の切替はできません）
　　

　　

　　２．テンキーボタンで接続先PC/PDA(接続番号・TV電話番号)を入力します。
　　　　内線番号がある場合は、接続番号・TV電話番号に続けて入力します。
　　
　　３．接続ボタンをタップし、相手を呼び出します。（ステータスが黄色に変化）
　　

　　
　　４．接続先PC/PDA(接続番号・TV電話番号)が着信すると、通話が始まります。（ステータスが青色に変化）
　　

　　

【重要】接続先PC/PDA(接続番号・TV電話番号)に接続できない原因
　１．インターネットに接続していない場合。
　２．接続先PC/PDA(接続番号・TV電話番号)のパソテル２が起動していない場合。
　３．接続先PC/PDA(接続番号・TV電話番号)が通話中の場合。

【注意】
　ＴＶ電話の接続先がパスワードを設定している場合は
　番号テンキーから直接ＴＶ電話は掛けられません。
　その場合は接続番号・TV電話番号、相手のパスワードを電話帳に
　登録して、電話帳から、その接続番号・TV電話番号を選択して、
　掛けてください。

戻る

＜電話の受け方＞
　　１．電話着信の時は着信確認のダイアログが表示され、着信音がします。
　　２．電話を受ける時は「着信」、受けない時は「拒否」ボタンをタップして下さい。

　　※ 設定ダイアログ内のオプションで、着信動作を以下のように変更できます。
　　(1) 自動着信設定
　　　　　電話が掛かってきた際に、自動的に接続します。

　　(2) 内線番号を使用する
　　　　　ルータを使用して、同一LAN内で複数のパソテルを利用する際にチェックします。
　　　　　LANに接続された状態でチェックを入れると、自動的に内線番号が表示されます。
　　　　　この内線番号はローカルIPアドレスで決定され、使用するTCPポート番号が変更されます。
　　　　　（例: 192.168.0.10 の場合、内線番号は10。TCPポート番号は 17286(17276+10）となります。）
　　　　　【注意】
　　　　　DHCP接続を利用している場合は、内線番号は使えません。
　　　　　内線番号を使うには、ローカル固定IPアドレスを利用してください。
　　　　　利用するには、ルータの設定を変更する必要があります。
　　　　　詳しくはルータのマニュアルをご覧下さい。（ルータの設定例）

　　(3) 着信を電話帳へ登録する
　　　　　着信した接続相手の接続番号・TV電話番号を、自動で電話帳へ登録します。

　　(4) 着信時に画像を受信しない
　　　　着信した時に接続先PC/PDA(接続番号・TV電話番号)からの画像を受信しません。
　　　　※ パケット料金節約のために使用します。

　　(5) 着信時に相手に画像を送信しない
　　　　SDIOカメラを接続している場合、着信した時に接続先PC/PDA(接続番号・TV電話番号)に画像を送信しません。
　　　　※ パケット料金節約や、プライバシー保護のために使用します。

＜通話中の操作＞
画像送信の有効/無効

・画像送信を有効/無効にします。
*プライバシー保護のためです。

通信スピードの変更

・音声が途切れる場合は「通信スピード」ボタンで、通信スピードを低くしてください。
・高速のネットワークでは「通信スピード」ボタンで通信スピードを上げれば動きの速い動画になります。

画質の変更

	・「サイズ大/小」ボタンで、画像の解像度を変更できます。・ボタンが選択された状態でタップすると、詳細な画質変更が可能です。
IPH-CEから送信可能な画像サイズは小さい画像のみです。（大きい画像を選択しても小さい画像を送信します。）

表示の変更

・サイズ大ボタン選択時に、「フル画面」ボタンを押すと、画面全体に画像が表示できます。
　（フル画面の状態で、画面をタップすると標準画面へ戻ります。）

明るさの設定

・受信した画像の明るさを設定します。
　△ボタンを押すと、画像が明るくなります。
　▽ボタンを押すと、画像が暗くなります。
　真中のボタンを押すと、標準の明るさに設定されます。

*IPH-CEの送信する画像が暗い場合は、IPHの「受信画像明るさ」で調節を行ってください。

【注意】
　　IPH-CEはインターネットを利用した電話サービスです。
　　一般電話と異なり、インターネットの回線状況によっては、通話が途切れるなど、音声の遅延が発生する場合があります。

＜自分の接続番号・TV電話番号の確認＞

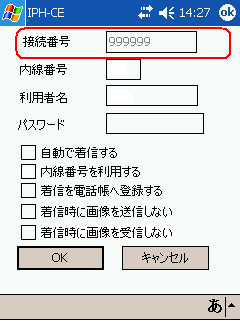

　　設定ダイアログ内で、自分の接続番号・TV電話番号が確認できます。

　　

< パソテル２テスト接続先番号 >
(接続先日本) 接続番号　[999088]

　　　　　　　　接続番号　[999093.10] ＴＶ電話応対時間　AM ９時～PM ５時　(平日の月曜～金曜日)　[休日を除く]

自動応答TV電話接続テスト時間：２４時間接続テストができます。
(パソテル２の接続テストで、２分間、TVを見ることができます。)

戻る

＝注意＝
1．このソフトウェアの著作権は、日本国ＱＥＬ(株)（旧社名：(株)九州エレクトロニクスシステム）にあります。
2．このソフトウェア及び、マニュアルを運用した結果の　影響については、一切責任を負いません。ご了承下さい。
3．このソフトウェアの仕様及び、マニュアルに記載されている事柄は将来予告なしに変更することがあります。
■ 製造元(Japan)　会社名　：ＱＥＬ(株)（旧社名：(株)九州エレクトロニクスシステム）　　E-mail ：pasotel2@kin.co.jp
